Основные технические параметры
Ниже приведены полные параметры стандартных моделей, охватывающие потребности в малой, средней и большой производительности. Эксклюзивные параметры могут быть настроены в соответствии с реальными условиями работы заказчика и характеристиками материала. Подробности уточняйте в службе поддержки для получения индивидуальных решений:
| Model |
Plate Size |
Filter Area |
Volume |
Plate QTY |
Pressure |
Power |
Weight |
Dimensions |
| XZ-30/870 |
870*870mm |
30m² |
460L |
23pcs |
0.6-1.6MPa |
2.2kw |
2680Kg |
3465*1465*1230mm |
| XZ-40/870 |
40m² |
595L |
30pcs |
3050Kg |
3855*1465*1230mm |
| XZ-50/870 |
50m² |
748L |
38pcs |
3456Kg |
4395*1465*1230mm |
| XZ-60/870 |
60m² |
902L |
46pcs |
4003Kg |
4835*1465*1230mm |
| XZ-70/870 |
70m² |
1056L |
54pcs |
4584Kg |
5275*1465*1230mm |
| XZ-80/870 |
80m² |
1210L |
62pcs |
5082Kg |
5715*1465*1230mm |
| XZ-50/1000 |
1000*1000mm |
50m² |
736L |
28pcs |
0.6-1.6MPa |
4Kw |
4128Kg |
4290*1580*1380mm |
| XZ-60/1000 |
60m² |
889L |
34pcs |
4636Kg |
4710*1580*1380mm |
| XZ-70/1000 |
70m² |
1041L |
40pcs |
5143Kg |
5010*1580*1380mm |
| XZ-80/1000 |
80m² |
1193L |
46pcs |
5651Kg |
5370*1580*1380mm |
| XZ-100/1000 |
100m² |
1475L |
57pcs |
6628Kg |
6030*1580*1380mm |
| XZ-120/1000 |
120m² |
1777L |
69pcs |
7644Kg |
6750*1580*1380mm |
| XZ-100/1250 |
1250*1250mm |
100m² |
1468L |
36pcs |
0.6-1.6MPa |
4Kw |
8307Kg |
5020*1800*1600mm |
| XZ-120/1250 |
120m² |
1746L |
43pcs |
9308Kg |
5470*1800*1600mm |
| XZ-140/1250 |
140m² |
2063L |
51pcs |
10455Kg |
5990*1800*1600mm |
| XZ-160/1250 |
160m² |
2341L |
58pcs |
11492Kg |
6450*1800*1600mm |
| XZ-180/1250 |
180m² |
2619L |
65pcs |
12494Kg |
6905*1800*1600mm |
| XZ-200/1250 |
200m² |
2896L |
72pcs |
13504Kg |
7360*1800*1600mm |
| XZ-220/1250 |
220m² |
3214L |
80pcs |
14652Kg |
7880*1800*1600mm |
| XZ-250/1250 |
250m² |
3650L |
91pcs |
16227Kg |
8600*1800*1600mm |
| XZ-200/1500 |
1500*1500mm |
200m² |
2998L |
49pcs |
0.6-1.6MPa |
11Kw |
20030Kg |
6400*2200*1900mm |
| XZ-250/1500 |
250m² |
3594L |
61pcs |
22978Kg |
7225*2200*1900mm |
| XZ-300/1500 |
300m² |
4347L |
74pcs |
26026Kg |
8130*2200*1900mm |
| XZ-350/1500 |
350m² |
5043L |
86pcs |
29220Kg |
8950*2200*1900mm |
| XZ-400/1500 |
400m² |
5796L |
99pcs |
32574Kg |
9880*2200*1900mm |
| XZ-450/1500 |
450m² |
6492L |
111pcs |
35586Kg |
10690*2200*1900mm |
| XZ-500/1500 |
500m² |
7187L |
123pcs |
38606Kg |
11560*2200*1900mm |
| XZ-500/2000 |
2000*2000mm |
500m² |
9686L |
69pcs |
0.6-1.6MPa |
15Kw |
34840Kg |
9965*2850*2400mm |
| XZ-600/2000 |
600m² |
11900L |
85pcs |
38223Kg |
11155*2850*2400mm |
| XZ-700/2000 |
700m² |
13838L |
99pcs |
41641Kg |
12345*2850*2400mm |
| XZ-800/2000 |
800m² |
15775L |
113pcs |
45060Kg |
13535*2850*2400mm |
| XZ-900/2000 |
900m² |
17851L |
128pcs |
48479Kg |
14725*2850*2400mm |
| XZ-1000/2000 |
1000m² |
19788L |
142pcs |
51898Kg |
15915*2850*2400mm |
Примечание:Для особых условий эксплуатации (взрывозащита, термостойкость, сильная коррозия) могут быть изготовлены эксклюзивные конфигурации, такие как фильтровальные плиты из нержавеющей стали, взрывозащищенные электрические системы управления, и все основные параметры могут гибко регулироваться в соответствии с потребностями.

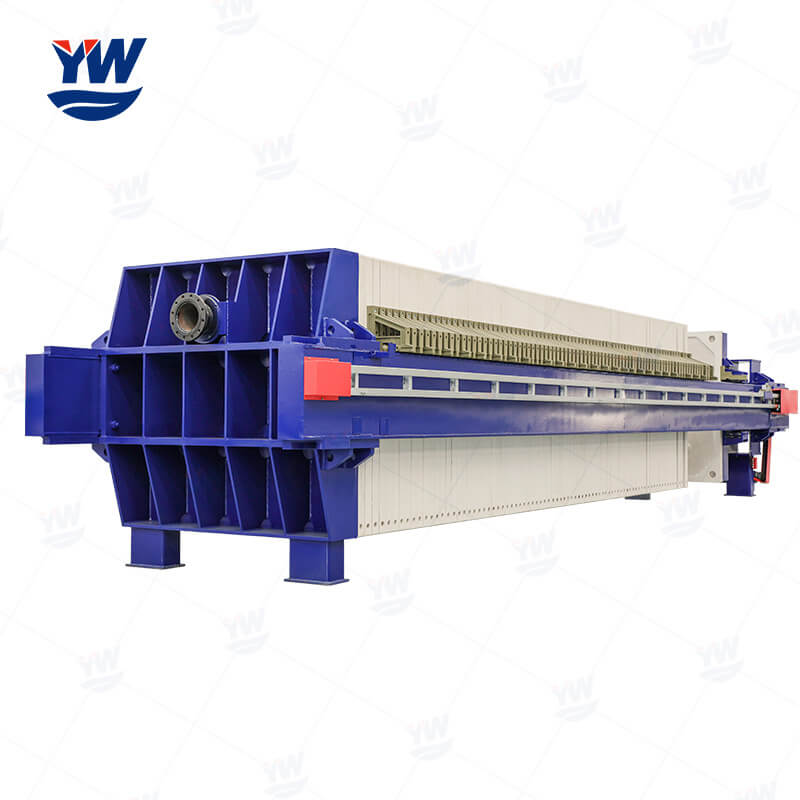

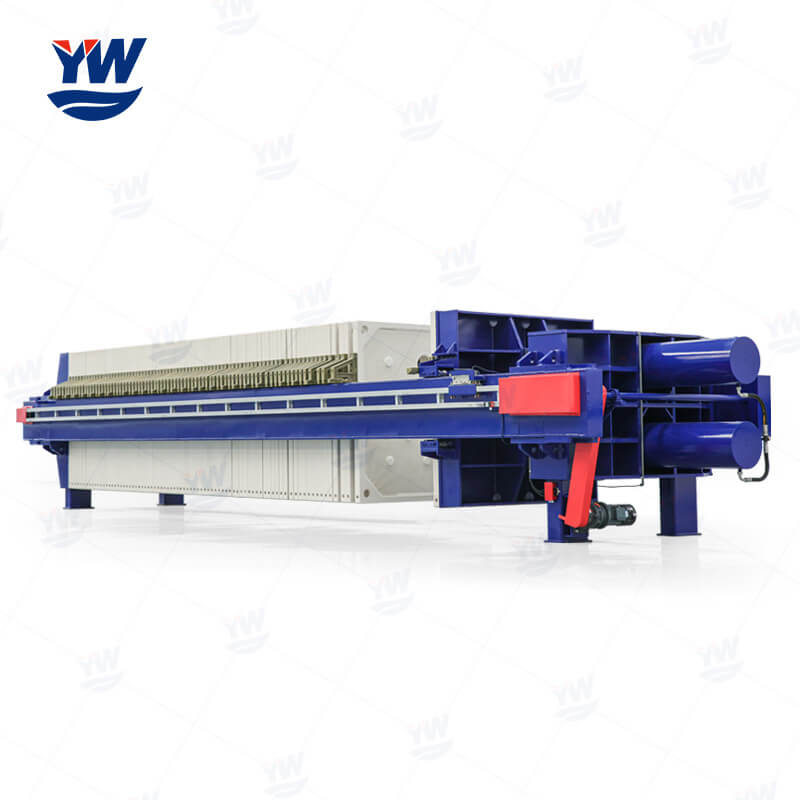

Описание высоконапорного камерного фильтра-пресса
Высоконапорный камерный фильтр-пресс — это современное оборудование для эффективного разделения твердой и жидкой фаз, с рабочим давлением до 0,8-1,6 МПа. Оно легко справляется с глубоким обезвоживанием высоковязких материалов с высоким содержанием твердых частиц, обеспечивая более низкую влажность осадка и более высокую эффективность обработки. В отличие от мембранного фильтра-пресса, несмотря на то, что мембранный фильтр-пресс имеет более высокое давление, данное оборудование не требует сложной процедуры повторного прессования, избавляя от неудобств, с которыми сталкиваются некоторые пользователи при использовании мембранных фильтров-прессов, сочетая высоконапорный эффект обезвоживания с удобством эксплуатации. Оно широко применяется в различных отраслях для требовательных процессов разделения твердой и жидкой фаз, сочетая эффективность, удобство и экологичность.
Основные базовые комплектующие
Оборудование оснащено совершенными основными комплектующими, которые сочетают высоконапорную производительность и удобство эксплуатации. Все комплектующие проходят строгую проверку на соответствие стандартам, обеспечивая стабильную и эффективную работу оборудования. Конкретные комплектующие следующие:
- Комплектующие фильтровых плит: Используются высокопрочные армированные полипропиленовые фильтровые плиты, способные устойчиво выдерживать высокое давление 0,8-1,6 МПа, без риска утечки материала. Также возможно оснащение немецких стандартных фильтровых плит (по запросу), которые имеют более высокую способность к выдерживанию давления и подходят для рабочих условий с более высокими требованиями к высокому давлению. Фильтровые плиты выпускаются в различных размерах и могут быть гибко выбраны в соответствии с фактическими рабочими условиями.

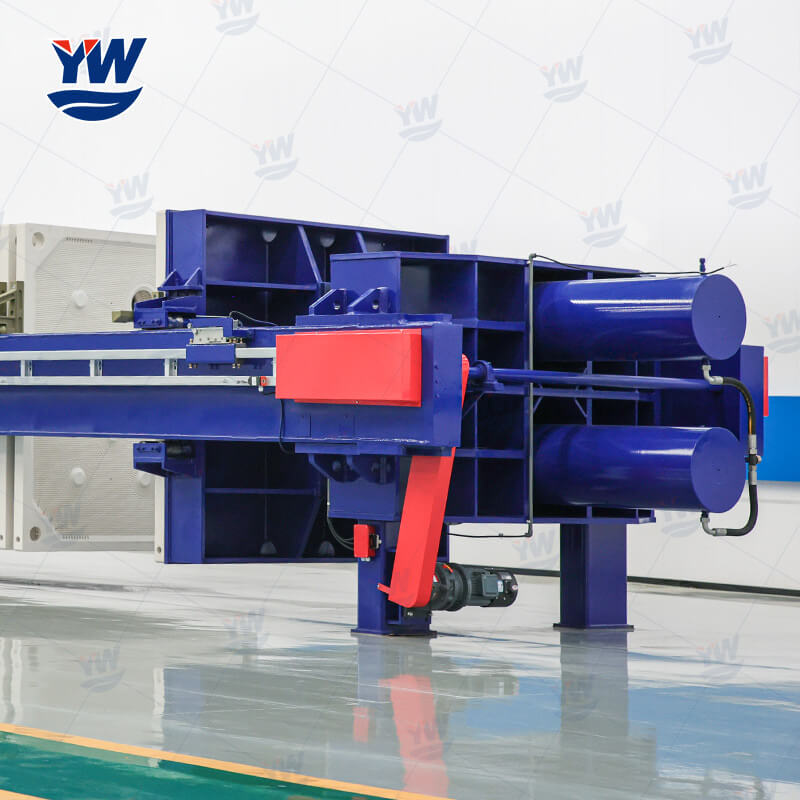

- Гидравлическая система: Оборудована точной гидравлической системой управления, которая обеспечивает автоматическое поддержание давления, предотвращая обратное увлажнение осадка и мутность фильтрата, вызванные снижением давления.
- Конструкция рамы: Изготовлена методом сварки высокопрочных сталей, обладает высокой жесткостью, устойчивостью к деформации и большой нагрузочной способностью, надежно поддерживает все оборудование и ударные нагрузки при высоконапорном фильтровании, обеспечивая долговечность работы оборудования.
- Система управления: оборудуется интеллектуальной системой управления PLC, интегрирующей функции сжатия, подачи сырья, фильтрации, поддержания давления и выгрузки. Давление контролируется в реальном времени и автоматически пополняется, без необходимости частого вмешательства человека, и эксплуатация проста и понятна.
- Фильтровая система: Оснащена высококачественными фильтрующими тканями, которые имеют высокую точность фильтрации, хорошую воздухопроницаемость и износостойкость, эффективно задерживают примеси материала, обеспечивая эффективное разделение твердой и жидкой фаз. Одновременно фильтровые ткани легко заменяются, снижая трудоемкость текущего обслуживания.
- Вспомогательные комплектующие: В стандартную комплектацию входят трубопроводы для подачи сырья и сбор фильтрата. Также по запросу можно оснастить конвейерной лентой, бункером для сырья, автоматическим устройством для мойки фильтровых тканей и автоматическим поворотным поддоном для сбора фильтрата, удовлетворяя требованиям автоматизации и удобства эксплуатации в различных рабочих сценариях.
Основные характеристики
- Высокое давление и высокая эффективность: Рабочее давление 0,8-1,6 МПа, значительно превышающее стандартное давление 0,6 МПа обычных камерных фильтров-прессов, обеспечивает глубокое обезвоживание, низкую влажность осадка и хорошую форму, удобную для укладки и рецикла.
- Устойчивость и надежность: Интеллектуальная система управления PLC обеспечивает автоматический цикл работы — сжатие, подача сырья, фильтрация, поддержание давления и выгрузка, с реальным контролем давления и автоматическим пополнением, стабильной работой и без необходимости частого вмешательства человека.
- Высокая адаптивность: Фильтровые плиты выпускаются в различных размерах, с гибким выбором фильтровой площади, способны обрабатывать рудные отвалы, химические шламы, муниципальные шламы, строительные грязи и другие сложные материалы, адаптируясь к различным рабочим условиям.
- Легкое обслуживание: Фильтровые плиты имеют однослойную конструкцию, фильтровые ткани можно заменять независимо, операция проста; конструкция оборудования проста, без сложных лишних компонентов, текущий осмотр и ремонт удобны, а затраты на обслуживание низки.
- Экологичность и энергосбережение: Высоконапорная фильтрация сокращает цикл обработки, в сочетании с инверторной энергосберегающей гидравлической системой, которая автоматически переключается в режим низкой скорости и энергосбережения в нерабочие периоды фильтрации, снижая энергопотребление на 20% по сравнению с обычными устройствами, а фильтрат может быть перециклирован, соответствующим требованиям экологичности.
Основные сценарии применения
Благодаря преимуществу высокого давления 0,8-1,6 МПа, оборудование особенно подходит для обработки высоковязких материалов с высоким содержанием твердых частиц, с которыми сложно справиться обычными камерными фильтрами-прессами. Основные области применения следующие:
- Горнодобывающая отрасль: Сухой удаление рудных отвалов и обезвоживание концентратов, способно быстро обезвоживать пульпу, снижая влажность осадка до менее 60%, удобствуя транспортировке и рециклу, а также уменьшая загрязнение от хранения рудных отвалов.
- Химическая отрасль: Фильтрация и разделение химических шламов, кислотно-щелочных пульп, титанильного белка и других материалов. Высоконапорная среда обеспечивает глубокое обезвоживание материалов, а также предотвращает утечку коррозионных материалов, гарантируя безопасность производства.
- Экологическая сфера: Глубокое обезвоживание муниципальных шламов, текстильных шламов, электропластинных шламов и других, соответствующее экологическим стандартам сброса и утилизации, способствуя чистому производству.
- Строительная отрасль: Обработка строительной грязи (песчаной грязи, грязи от щиткового строительства и т.д.). Высоконапорное обезвоживание быстро сокращает объем грязи, реализуя локальное ресурсное использование грязи, снижая транспортные затраты и экологический риск.
